液状化対策・設計施工方法
エコジオ工法は、(旧建設省)土木研究所から発行された、
「液状化対策工法 設計・施工マニュアル(案)」に基づき設計・施工を行います。
著書名:液状化対策工法
設計・施工マニュアル(案)
発行者:建設省土木研究所
発 行:平成11年3月
![液状化対策工法設計・施工マニュアル](https://www.digtech.jp/images/technology/liquefaction4.jpg)
エコジオ工法は、
従来のグラベルドレーン工法と同様に、
ドレーン工法として設計します。
液状化対策工法 設計・施工マニュアル
5.10ドレーン工法(278ページ)
![5.10ドレーン工法](https://www.digtech.jp/images/technology/liquefaction6.jpg)
「ケーシングオーガ」での施工が規定されています。
液状化対策工法 設計・施工マニュアル 6.6.2 施工方法(375ページ抜粋)
6.6.2 施工方法
(1)自然材料を用いる場合
1)柱状ドレーン
柱状のグラベルドレーンはケーシングオーガ方式で施工する。
ケーシングオーガとは
ケーシング(鉄の筒)の外周にスクリューを備えた装置の一般名称です。 エコジオ工法では「EGケーシング」がそれにあたります。

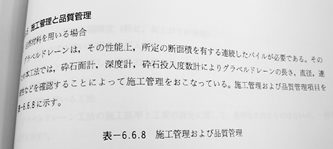

液状化対策工法 設計・施工マニュアル 6.6.5
施工管理と品質管理(388ページ抜粋)では、以下のように定められています。
6.6.5 施工管理と品質管理
(1)自然材料を用いる場合
グラベルドレーンは、その性能上、所定の断面積を有する連続したパイルが必要である。
エコジオの設計・施工方法
EGケーシングが壁面の崩壊を確実に防止。
砕石は、EGケーシング内を通り、最下端から押し出される。
砕石だけを確実に締め固めることができるため、設計通りの支持力、透水性を確保。
連続したパイルが、ドレーンの効果を発揮
